M1438, M1431,M1411 AX-1428 MDA液晶显示器上市

发布日期:2015-06-11 ,已被浏览 2928 次

 在原有工业显示器、工业转换器、工业视频底板、CRT显示底板等技术基础上推出标准九针MDA、CGA、EGA工业显示器(型号:KT121-XGA),显示效果和方便性大幅提升,它能实现老旧工业显示器完全替代,将给您在工业显示器维修和替换方面带来实惠和便捷。主要应用范围:国产、台湾或香港产的 线切割机、注塑机、火花机、皮革机、九针仪器设备、游戏机台等工控设备。

支持显示分辨率
MDA模式:720*350 18.432 kHz/60Hz
CGA模式:640*200 兼容多种频率
EGA模式:640*350 兼容多种频率

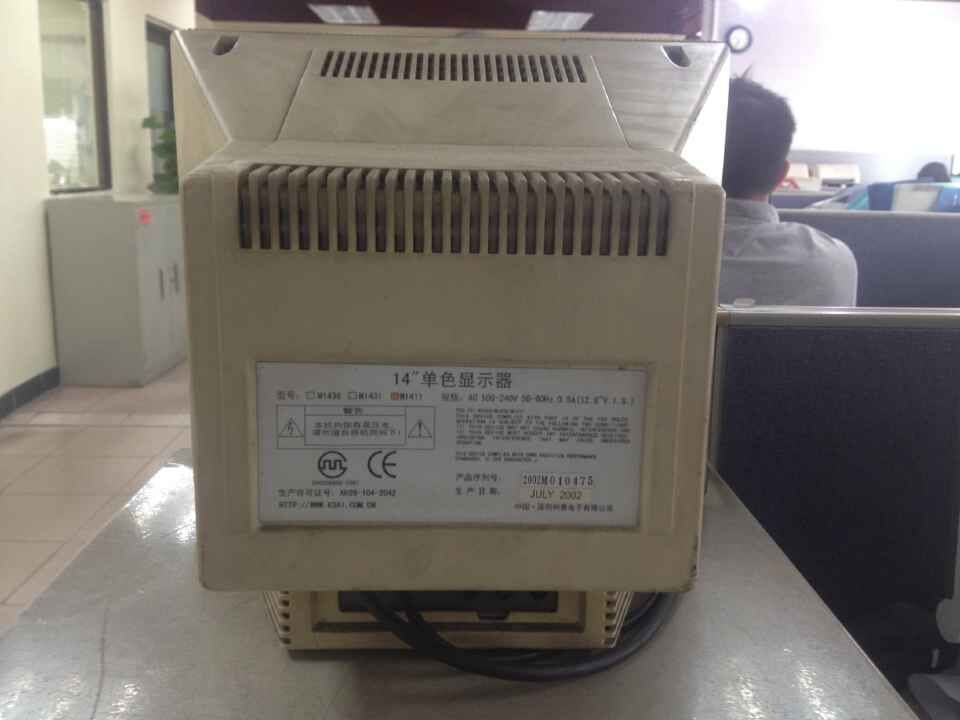

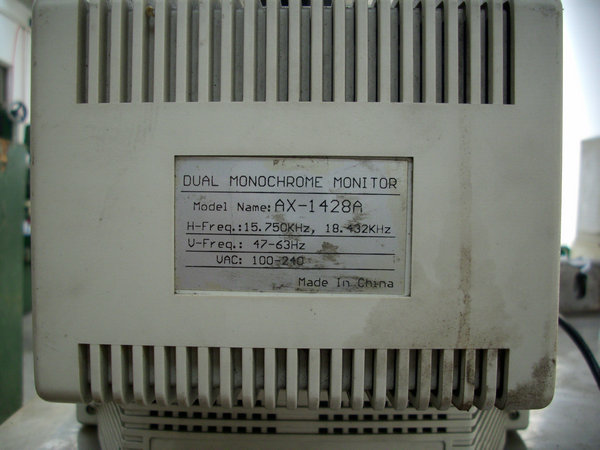

部分应用板卡或旧显示器:

替代液晶工业显示器:

OSD常用调整项目(操作步骤)

1、   首次先选用AUTO/EXIT键时系统将自动识别信号强度,位置大小,色彩自动调整,此按键可在首次调整时多次使用,选取最佳显示效果为好。(AUTO/EXIT键自动识别达到理想显示效果的客户可以略过2345)

2、   根据以上自动识别结果调整OSD菜单内图像画面的子菜单:自动调整,按MENU菜单键后自动闪动画面,精准识别最佳显示位置。

3、   根据上一步骤结果调整OSD菜单内图像画面的子菜单:调节图像画面菜单的"时钟"项,以更改图像水平大小,再调整水平和垂直位置,最后调整相位参数以调整文字模糊重影现像,达到显示画面最佳值。

4、   根据旧CRT显示单色或彩色情况,调整工具菜单项内ColorMode 色彩显示模式,提供有黑白,伪彩色,彩色显示模式,调整到接近旧显示器显示图像色彩为最佳。

5、   亮度、对比度、色温子菜单项:调整显示器亮度,对比度,色温等项目,以达到最佳符合客户显示效果。



KT121-XGA工业显示器技术参数:

产品型号

KT121-XGA显示器

显示尺寸

246*184mm(长*宽),12.1英寸,4:3正屏

显示分辨率

MDA模式:720*350 18.432 kHz/60Hz

CGA模式:640*200 兼容多种频率

EGA模式:640*350 兼容多种频率

输入信号

信号源类型

MDA、CGA、EGA、VGA

RGBS、RGBHV信号

同步方式

HV行场分离、HV行场混合Cs

TTL数字电平2.4 ~ 5.0V或Low 0.0 ~ 0.8V

Analog模拟电平0.7-2.5VP-P

输入阻抗

自动适应各种强弱旧信号源。

扫描方式

隔行扫描/逐行扫描

信号接口

9针(默认)、15针(备选)

显示色彩

262K、单色、黑白、彩色

对比度

250:1

亮度

250 cd/m2 (Typ.)

工作环境

温度:+5 ~ +45, 湿度:20% ~ 85%

贮存环境

温度:-20 ~ +60,湿度:10% ~ 95%

安装尺寸

显示器框体尺寸:300*243*44mm

显示器固定方式:含底座放置、内置安装等方式

电源适配器

外置 AC100V/240V转DC12V/5A电源,显示器功率:12W

电源接口

国标品字尾接口

净重

3.5Kg
